Nový CNC dlhotočný automat XD20/26III od Hanwha: perfektné riešenie pre extrémnu presnosť

2024-04-16

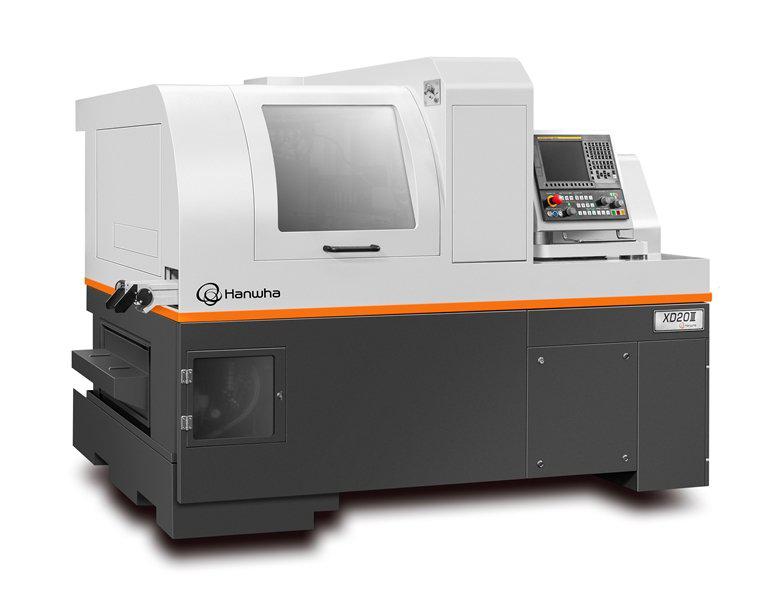

Spoločnosť Hanwha predstavila nový CNC dlhotočný automat XD20/26III, ktorý spĺňa najvyššie požiadavky na stabilitu výroby. Novinka nájde uplatnenie hlavne v produkcii mimoriadne presných komponentov, kde je požiadavka na vysokú kvalitu povrchu, geometrickú a rozmerovú stálosť. Ide napríklad o medicínsky priemysel – výrobu zubných implantátov alebo skrutiek na fixáciu kostí pri zlomeninách. 6-osový stroj patrí do populárnej série švajčiarskych automatov, ktoré sú určené na výrobu malých alebo stredne veľkých výrobkov z tyčového materiálu, kde sa kladie veľký dôraz na rýchlosť výroby a presnosť.

Na český a slovenský trh XD20/26III uvádza spoločnosť Profika, ktorá je exkluzívnym dílerom juhokórejskej značky pre obe krajiny. Firma má navyše bonus pre prvých 10 strojov Hanwha objednaných v roku 2024: zdarma dodá program PCR – pre riadené lámanie triesky.

„CNC dlhotočné automaty modelového radu XD20/26III sú dynamické obrábacie stroje pre veľmi produktívne a vysoko presné obrábanie. Základ stroja tvorí odliatok (hmotnosť stroja 3 000 kg), ktorý minimalizuje tepelný prenos, absorbuje vibrácie a prispieva k vysokej stabilite aj pri značných rezných rýchlostiach. Práve výraznú tuhosť a hmotnosť liatinového lôžka si naši zákazníci často chvália. V praxi to totiž znamená nenahraditeľnú stabilitu výroby aj pri použití vysokých rezných parametrov,“ hovorí Jakub Kaufman z českej spoločnosti Profika, ktorá na trhu pôsobí už 32 rokov.

Efektívne nástrojové rozloženie nového automatu

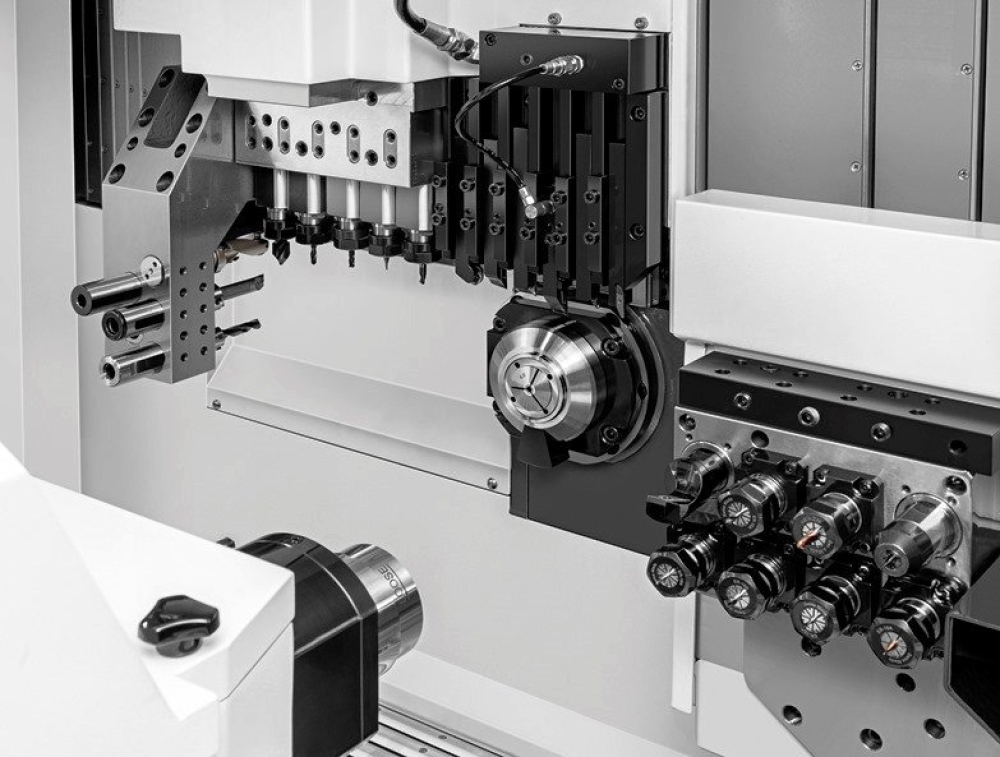

Juhokórejský výrobca sa usiluje o to, aby boli jeho technológie maximálne užívateľsky príjemné, jednoduché a praktické. Samozrejmosťou je preto ergonomické rozloženie stroja pre pohodlný prístup k vretenu a nástrojovým jednotkám a pre ľahkú údržbu. Oproti predchádzajúcim modelom má nový stroj XD20/26III päť pozícií v priečnej poháňanej jednotke a navyše v štandarde os Y2, čo zvyšuje potenciál komplexnej technológie pri zložitých obrobkoch. Stroj disponuje dlhšími, plynule riadenými rozjazdmi (Z1 – 240 mm/Z2 –286 mm), na rozšírenie sortimentu vyrábaných dielov.

Súčasťou stroja je vyberateľná zostava poháňaného vodiaceho puzdra. Výhodou je, že puzdro možno demontovať užívateľsky. Stroj je potom určený na nasadenie do produkčnej výroby, rovnako ako iný špičkový CNC sústruh pracujúci bez vodiaceho puzdra. S výhodou je možné obrábať vkladané obrobky, spracovávať zvyšky tyčí, alebo využiť niektorú z robotických jednotiek, ktoré má Profika k dispozícii. Pri nových strojoch je optimalizovaný rotačný systém vodiaceho puzdra (dĺžka 140 mm) tak, aby zvyšky tyčí boli čo najkratšie.

Optimalizácia konštrukcie zadnej nástrojovej jednotky (os „Y2“) umožňuje upnúť väčší počet nástrojov (8 – 11) pre vysokú univerzálnosť použitia. Prevod pohonu poháňaných držiakov zabezpečuje modulárna priemyselná prevodovka, ktorá umožňuje využitie maximálneho krútiaceho momentu bez obmedzenia a zvyšuje životnosť poháňaných nástrojových jednotiek.

Spoľahlivý riadiaci systém FANUC

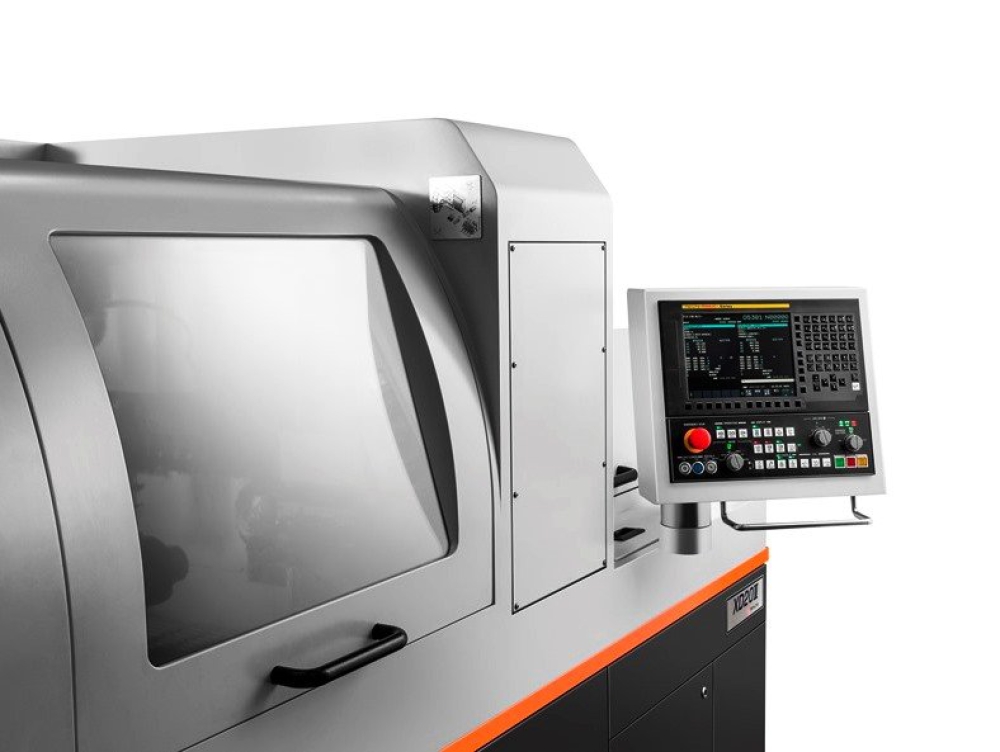

Nové užívateľské obrazovky riadiaceho systému Fanuc umožňujú lepšie stroj ovládať a obsluhovať. Nájdete v ňom cyklus pre ľahké zrážanie hrán na valci, alebo zmenu farby pozadia obrazovky (tmavé – svetlé). Pomocou jedného tlačidla je možné rýchlo prepnúť stroj do režimu bez vodiaceho puzdra, bez zložitého nastavovania nulových bodov.

Skvelé riešenie problému s lámaním triesok – akcia!
Na zlomenie dlhých triesok je možné stroj zadarmo doplniť o funkciu „PCR – riadené lámanie triesky“. „Ide o akčnú ponuku, ktorá platí pre prvých 10 strojov od Hanwha objednaných v roku 2024. Klientom k nim bonusovo dodáme aj makro program, kde lineárne osi umožňujú spätný mikroposuv v závislosti od otáčok vretena tak, aby sa trieska bezpečne zlomila a nezamotávala sa do nástroja,“ vysvetľuje J. Kaufman. Táto funkcia slúži na lepšie odstránenie triesok, zvyšuje životnosť nástrojov a eliminuje ich zlomenie. Vyššia spoľahlivosť výroby umožňuje lepšie automatizovať výrobu.

Vzdialené monitorovanie stroja Hi-CPS zaručuje skvelý prehľad
Čím ďalej, tým viac užívateľov požaduje dokonalú kontrolu nad stavom výroby – a to aj vzdialene, napríklad na mobilnom telefóne. Hanwha ich požiadavkám vychádza v ústrety. Jednotlivý stroj alebo celú továreň je možné monitorovať pomocou softvéru „Hi-CPS“. Táto funkcia slúži na inteligentné vzdialené monitorovanie stroja všade tam, kde je pripojenie na internet, z PC alebo mobilného telefónu. Analyzuje rezné podmienky, zaťaženie stroja a nástroja, hlási alarmy, aktuálny stav stroja, ukončenie cyklu a podobne. Teda všetko, čo si dokážete predstaviť pod pojmom INDUSTRY 4.0. O tom ako stroj pracuje, poskytuje skvelý prehľad.

Dlhotočné automaty od Hanwhy pre potreby najnáročnejších užívateľov
Juhokórejská značka Hanwha patrí medzi zavedených a rokmi praxe preverených výrobcov obrábacích strojov. Jej CNC dlhotočné automaty švajčiarskeho typu „SWISS TURN“ patria medzi najproduktívnejšie a pritom cenovo veľmi výhodné CNC sústruhy. Sú určené na výrobu súčastí z tyče od malých jednoduchých dielov, až po súčasti extrémne zložité a maximálne presné. Podľa typu stroja je možné vykonávať až 3 programové dráhy súčasne, čím je daná ich obrovská produktivita. Neoddeliteľnou súčasťou vysokej produktivity je tiež protivreteno, poháňané nástroje, automatická vykládka obrobku a už spomínané viackanálové obrábanie.

Hanwha je v odbore dlhotočných automatov technickým etalónom. Oproti bežným výrobcom vyniká predovšetkým vyššou dynamikou (HD dynamik) a vďaka svojej vysokej tuhosti stálou a výrobnou bezpečnou presnosťou.

Na CNC dlhotočné SWISS TYPE automaty Hanwha sa spoliehajú firmy, ktoré vyrábajú diely pre automobilový, lekársky, elektronický a ďalší priemysel. Firmy, ktoré spracovávajú väčšie a veľké série zložitých aj extrémne technologicky náročných obrobkov. Hanwha vždy ponúka spoľahlivé riešenie pre každú výrobu, a to až do priemeru tyče 45 mm.

Neviete si rady? Kontaktujte Profiku!
Nákup obrábacieho stroja predstavuje nemalú investíciu. Mnoho firiem tak s jeho obstaraním váha, hľadá alternatívy, prípadne sa obáva zlého výberu. „Neváhajte nás požiadať o nezáväznú konzultáciu. Preberieme spolu vašu konkrétnu prevádzku, výrobu a potreby. Vyberieme s vami vhodný stroj na zvýšenie efektivity a zároveň vám spočítame kalkuláciu návratnosti. Rozhodne sa nestane, že by potom technika stála v kúte bez využitia. Stroj objednáme a zabezpečíme ako jeho transport, tak aj inštaláciu. Vieme zaistiť aj zaškolenie obsluhy a postarať sa o servis stroja,“ uvádza Jakub Kaufman z Profiky. Podľa neho je podobné riešenie na kľúč pre firmy najvýhodnejšie – jasne zodpovedný je totiž len jeden dodávateľ, nie niekoľko firiem, ktoré sa v prípade problémov dohadujú o tom, na koho strane problémy vznikli.

Viac informácií nájdete na www.profika.cz / www.profika.sk
Prípadne kontaktujte priamo Jakuba Kaufmana (jakub.kaufman@profika.sk).
